K&S Advanced Systems

 K&S Advanced Systems는 이스라엘의 제진대 회사로 얼마 전에 인터넷 상에서 우연히 발견하게 되었습니다. 제품은 크게 액티브(Aris) 및 패시브(Soto), 테이블탑(TT) 및 모듈(MD)로 나뉘며, 총 4종류의 제품군이 있습니다. 특이한 점은 인공지능(AI)을 이용한 제어 방식과 액추에이터의 힘이 다른 회사들의 제품에 비해 약 3배 이상 더 강한 것입니다. 액추에이터와 제어 방식 덕분인지 저주파수 대역을 비롯하여 전반적인 제진 성능이 다른 액티브 제진대보다 좋습니다.



1. ArisTT

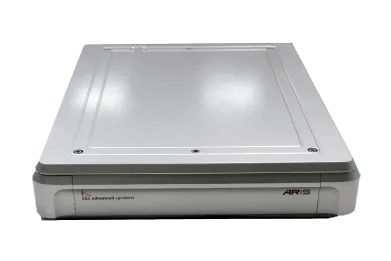

ArisTT 제품 사진

 특징

 6 자유도 제어
 0.5Hz부터 액티브 제어
 다중 감쇠(댐핑)
 인공지능(AI) 제어
 소프트웨어로 변경 가능한 액티브 대역폭
 분석 장치 내장 (스펙트럼 분석, 오실로스코프)
 셰이커(가진) 모드
 Actuator Force: 수직 방향 50N, 수평 방향 25N
 액티브 제어 범위: 0.5~100Hz
 제진 성능: 1Hz에서 -8dB, 2Hz에서 -20dB
 정착 시간 (Settling time): 0.1초 미만

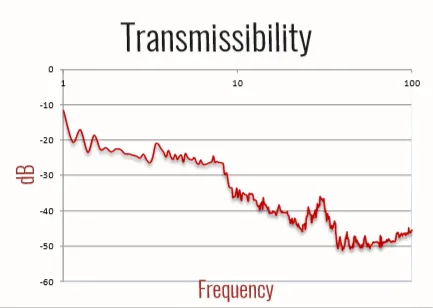

ArisTT, ArisMD 진동전달률

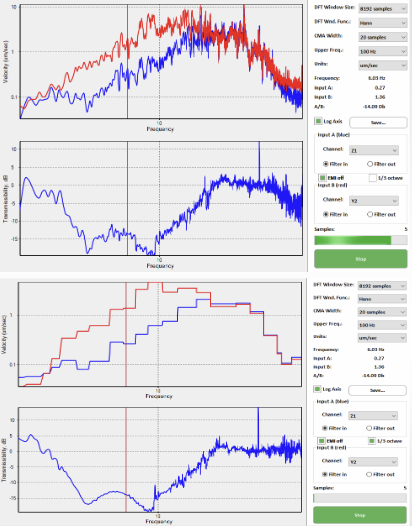

내장된 실시간 분석도구, 8채널 오실로스코프와 2채널 스펙트럼 분석기

2. ArisMD

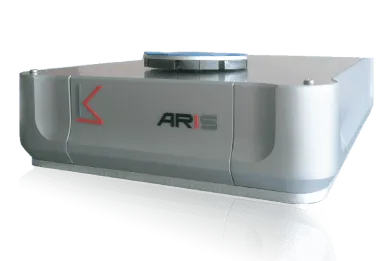

ArisMD 제품 사진

 특징

 6 자유도 제어
 0.5Hz부터 액티브 제어
 다중 감쇠(댐핑)
 인공지능(AI) 제어
 소프트웨어로 변경 가능한 액티브 대역폭
 분석 장치 내장 (스펙트럼 분석, 오실로스코프)
 셰이커(가진) 모드
 Actuator Force 수직: 80N, 수평: 40N
 (pdf 문서에는 일반 모델이 수직: 50N, 수평: 25N, Pro 모델이 수직: 150N, 수평: 75N으로 작성되어 있습니다.)
 액티브 제어 범위: 0.5~100Hz
 제진 성능: 1Hz에서 -8dB, 2Hz에서 -20dB
 정착 시간 (Settling time): 0.1초 미만

스테이지용 피드포워드 제어 장치 (리니어 모터 방식)

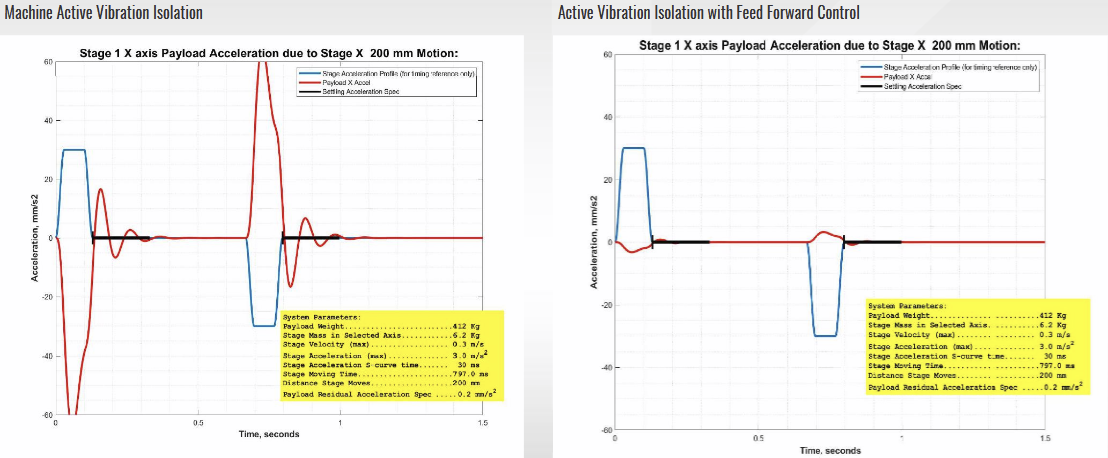

왼쪽부터 액티브 제진, 액티브 제진 + 피드포워드 제어 [검정: 정착시간 스펙, 빨강: 하중의 X축 가속도, 파랑: 스테이지 가속도 프로파일]

K&S 제품 카탈로그
