Newport

 Newport는 1969년에 설립된 미국의 회사입니다. 액티브 방식의 제품으로는 IQ® active damping이라는 기술을 적용한 제품이 있는데, 다른 액티브 제진대와는 달리 광학 정반(Optical Table)의 진동을 감쇠시켜주는 역할을 합니다. 제품은 크게 두 가지로 광학 정반에 댐퍼를 내장하고 있는 제품과 광학 정반에 볼트 고정식 댐퍼를 추가해서 사용하는 제품이 있습니다.



1. ST 시리즈

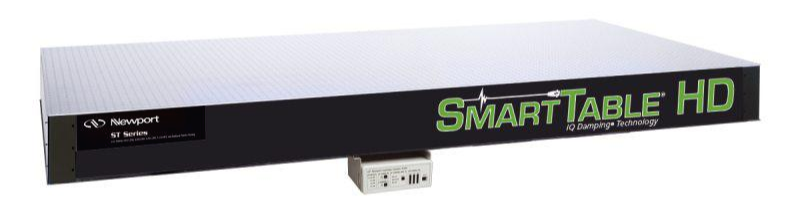

SmartTable HD 제품 사진

 SmartTable HD는 액티브 IQ 제진대와 패시브 정밀 제진대의 조합으로 최상의 성능을 발휘합니다. 경쟁사보다 뛰어난 패시브 제진대의 제진 성능은 HD 테이블에 좋은 기반을 제공합니다. 액티브 IQ 제진대는 그에 더해서 모든 공진 피크를 제거하며, 매우 안정적인 환경을 제공합니다.



Intelligence Q (IQ) Active Dampling Technology

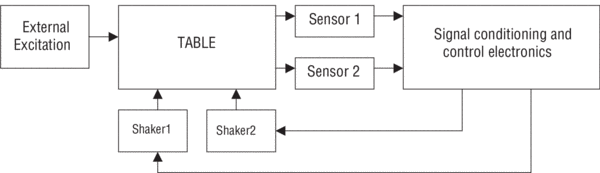

IQ Active Damping Technology 구성도와 정착 시간(Settling Time) 비교 그래프 [하늘색: 액티브 댐핑 OFF, 분홍색: 액티브 댐핑 ON]

 두 쌍의 센서와 액추에이터는 외부 컨트롤러를 통해서 빠르고, 정확하게 진동을 감쇠시킵니다. 한 개의 채널에서 한 쌍의 센서와 액추에이터를 제어하는 방식입니다.

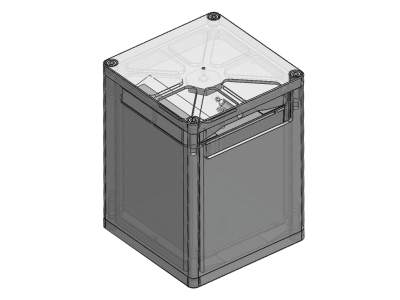

Tunable Damper 제품 사진

고 정밀의 조율 가능한 댐퍼

 조율 가능한 댐퍼를 수년에 걸쳐 개선하여 더 이상 오일을 사용하지 않습니다. 개선된 질량-스프링 장치는 더 정확하고, 조율이 쉬워진 덕분에 한층 더 뛰어난 제진 성능을 제공합니다. 이전에 비해 3~5배 정도 성능이 향상되었으며, 25~525Hz 범위에서 공진을 감쇠시킵니다.



ST-300 SmartTable 컨트롤러

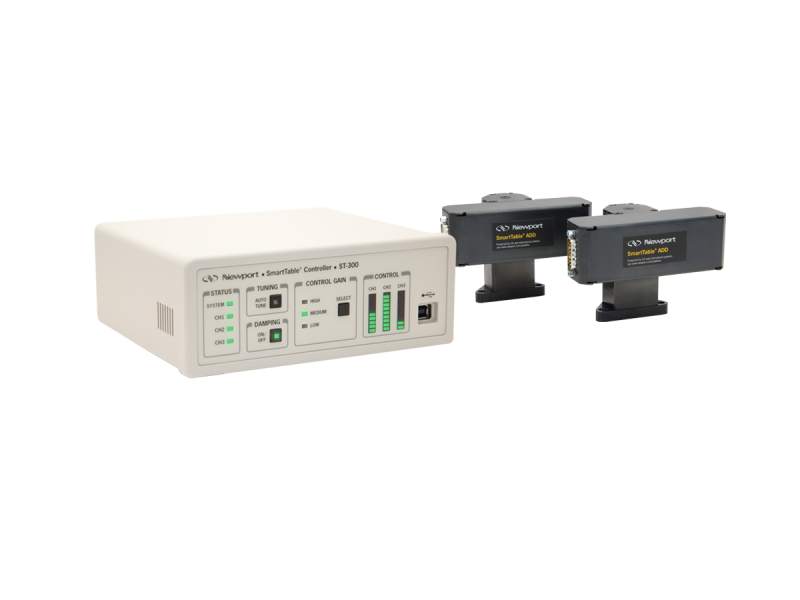

ST-300 컨트롤러 제품 사진

 SmartTable 컨트롤러는 신호 처리의 허브 기능을 하며, 광학 정반에 내장된 액티브 댐퍼를 제어합니다. 새롭게 출시된 ST-300 컨트롤러는 개선된 데이터 처리 능력으로 더욱 뛰어난 성능을 제공합니다. 컨트롤러와 함께 제공되는 ST-300 소프트웨어는 시간축이나 FFT 그래프를 표시하는 기능과 그래프 저장이나 데이터 반출 기능도 있습니다. 또한 진동 데이터를 지속적으로 모니터링하는 기능도 제공합니다.



2. 볼트 고정식 댐퍼와 IQ Damping Technology®

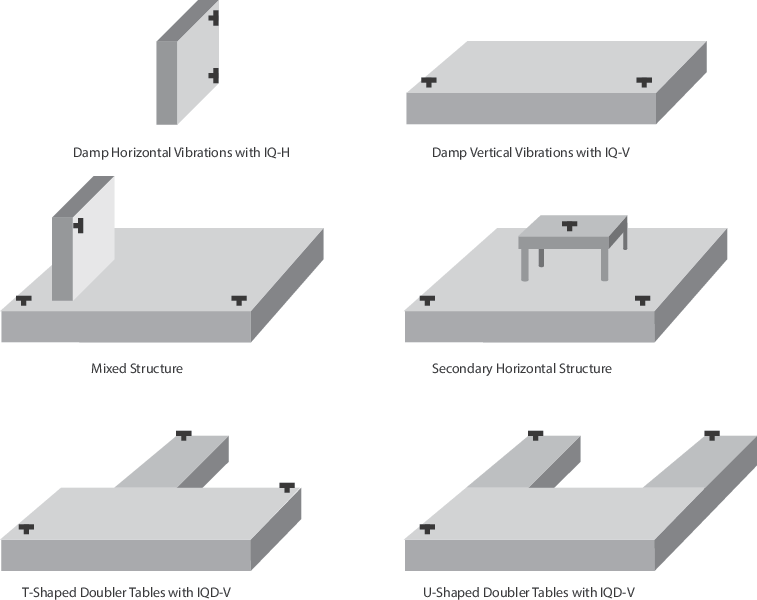

볼트 고정식 댐퍼와 IQ Damping Technology® 제품 사진 그리고 구성 방법

다양한 방식으로 수직, 수평 방향에 적용 가능

 ST-300 컨트롤러의 채널이 3개인 덕분에 수직, 수평 방향의 볼트 고정식 댐퍼를 위의 그림과 같이 다양한 구성으로 사용할 수 있습니다.



ST-300 사용자 매뉴얼
