제진대/패시브 제진대

特許機器株式会社 (Tokkyokiki) - 패시브

by redkaos 2023. 12. 16.

 도쿄기기의 패시브 제진대는 데스크형, 탁상형, 대형, 유닛형, eMOUNT가 있는데, 데스크형은 다섯 가지, 탁상형은 여덟 가지 모델이 있습니다. 데스크형과 탁상형은 종류가 많기 때문에 대표적인 제품들만 몇 가지 소개해드리겠습니다.



1. 데스크형 EHS/DHS

 - 초정밀검사/측정장치를 타깃으로 하는 고성능 제진 데스크

 - 공기스프링과 스윙볼 방식으로 제진

 - 기계식 밸브로 자동 레벨링, 공급압력 0.4 Mpa

 - SBM 기구를 채용하여 수평방향 고유진동수를 낮췄으며,

   장치의 하중과 상관없이 수평방향 고유진동수를 거의 일정하게 유지

 - 고유진동수

   수직방향: 1.6~2.2Hz, 수평방향: 1.2~1.8Hz



 - 액티브 제진으로 축적된 독자적인 기술, 스윙볼(SBM) 기구를 소형의 신형 공기스프링으로 제품화했습니다. SBM 기구를 채용하여 기존의 공기스프링으로는 제어하기 힘들었던 롤링 모드를 억제하며, 광역 주파수까지 확실하게 제진합니다.

SBM기구
SBM: Swing Ball for Microvibration
EHS/DHS의 진동전달률 [왼쪽: 수평방향, 오른쪽: 수직방향]



2. 탁상형 TAP/TAPC

 - 제진 성능을 필요 이상으로 요구하면 푹신하거나 너무 흔들려서

   사용하기 어렵습니다. 또한 감쇠가 지나치면 제진 성능이 저하됩니다.

   도쿄기기의 탁상형 제진대는 진동의 절연과 감쇠의 밸런스를 최적으로

   세팅하여, 사용의 용이성과 제진 효과가 최고 레벨을 유지하도록 설계하였습니다.

 - 고유진동수: 2.0~3.0Hz

TAP-65에 80kg 탑재 시, 고유진동수는 2.37Hz, 9Hz에서 -20dB(1/10)

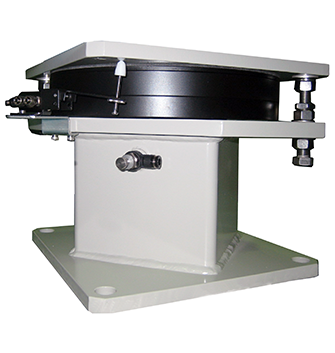

3. 대형제진대

 - 진동의 절연과 감쇠의 밸런스를 최적으로 세팅

 - 공기스프링: 방진고무나 금속 코일 스프링보다 낮은 고유진동수,

   미진동을 차단하는 가장 뛰어난 제진재. 내압의 변화에 의해

   폭넓은 하중에 대응.

 - 오리피스: 공기스프링과 보조 공기탱크 사이에 좁은 통로를 열어서

   공기의 유동 저항에 의한 감쇠 특성을 얻을 수 있습니다.

 - 오일 댐퍼: 큰 감쇠력이나 변위가 클 때, 오일의 점성 저항을 이용합니다.

 - 레벨링센서: 고속의 정밀한 위치 제어



4. eMOUNT

 - 코일 스프링과 감쇠재를 조합한 고성능 방진마운트

 - 습식공법과 건식공법 모두 대응

 - 중량 충격음 대책에 최적화

 - 각 하중의 제품 라인업 치수를 통일

 - 방진고무보다 장기 하중, 반복 하중에 대한 내성이 뛰어나 침하를 억제

 - 고유진동수: 약 8Hz, 감쇠비: 약 10%

eMOUNT의 진동전달률 [파란색: 이론치, 빨간색: 실측치]



5. 패시브 제진 유닛 UAO 시리즈

 - 액티브 제진 유닛과 크기가 동일하며, 교환 가능

 - 고유진동수: 2.5Hz
